Beschreibung
Produktbeschreibung

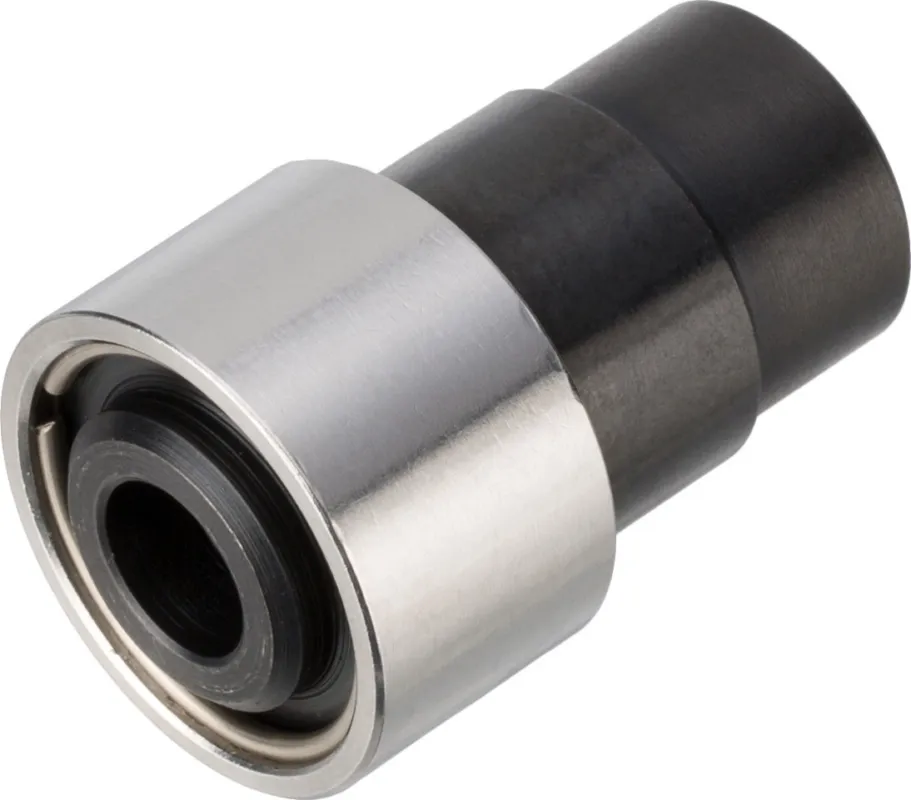

Druckstück-Adapter als Zubehör für das Reset Presswerk Ein- und Auspresswerkzeug. Zusätzlich ist ein passendes Hülsen-Gegenstück nötig.
- Hinweis:
- Bei den Adaptern Typ 1, 2 und 3 wird zusätzlich die Sonderspindel M10 auf M8 sowie die Spannmutter M8 benötigt.
Ausführungen:
Typ 1:
- Lagermaße (innen x außen x Breite): 8 x 16 x 5 mm
- Lagerkennung: z. B. 688
- Passende Hülse: 8197 (= Typ 1)
- Herstellernummer: 8205
Typ 2:
- Lagermaße (innen x außen x Breite): 8 x 19 x 6 mm
- Lagerkennung: z. B. 698
- Passende Hülse: 8198 (= Typ 2)
- Herstellernummer: 8206
Typ 3:
- Lagermaße (innen x außen x Breite): 8 x 22 x 7 mm
- Lagerkennung: z. B. 608
- Passende Hülse: 8200 (= Typ 3)
- Herstellernummer: 8207
Typ 4:
- Lagermaße (innen x außen x Breite): 10 x 19 x 5 mm, 10 x 19 x 7 mm
- Lagerkennung: z. B. 6800, 63800
- Passende Hülse: 8198 (= Typ 2)
- Herstellernummer: 8208
Typ 5:
- Lagermaße (innen x außen x Breite): 10 x 22 x 6 mm
- Lagerkennung: z. B. 6900
- Passende Hülse: 8200 (= Typ 3)
- Herstellernummer: 8209
Typ 6:
- Lagermaße (innen x außen x Breite): 10 x 26 x 8 mm
- Lagerkennung: z. B. 6000
- Passende Hülse: 8202 (= Typ 4)
- Herstellernummer: 8210
Typ 7:
- Lagermaße (innen x außen x Breite): 12 x 21 x 5 mm
- Lagerkennung: z. B. 6801
- Passende Hülse: 8199 (= Typ 5)
- Herstellernummer: 8211
Typ 8:
- Lagermaße (innen x außen x Breite): 12 x 24 x 6 mm
- Lagerkennung: z. B. 6901
- Passende Hülse: 8201 (= Typ 6)
- Herstellernummer: 8212
Typ 9:
- Lagermaße (innen x außen x Breite): 12,7 x 24 x 7/10 mm
- Lagerkennung: z. B. 6901 sm max
- Passende Hülse: 8201 (= Typ 6)
- Herstellernummer: 8213
Typ 10:
- Lagermaße (innen x außen x Breite): 12 x 28 x 8 mm
- Lagerkennung: z. B. 6001
- Passende Hülse: 8203 (= Typ 7)
- Herstellernummer: 8214
Typ 11:
- Lagermaße (innen x außen x Breite): 15 x 24 x 5 mm
- Lagerkennung: z. B. 6802
- Passende Hülse: 8201 (= Typ 6)
- Herstellernummer: 8215
Typ 12:
- Lagermaße (innen x außen x Breite): 15 x 28 x 7 mm
- Lagerkennung: z. B. 6902
- Passende Hülse: 8203 (= Typ 7)
- Herstellernummer: 8216
Typ 13:
- Lagermaße (innen x außen x Breite): 17 x 26 x 5 mm
- Lagerkennung: z. B. 6803
- Passende Hülse: 8202 (= Typ 4)
- Herstellernummer: 8217
Typ 14:
- Lagermaße (innen x außen x Breite): 17 x 30 x 7 mm
- Lagerkennung: z. B. 6903
- Passende Hülse: 8204 (= Typ 8)
- Herstellernummer: 8218
Lieferumfang:
- 1 x Druckstück Reset Racing
